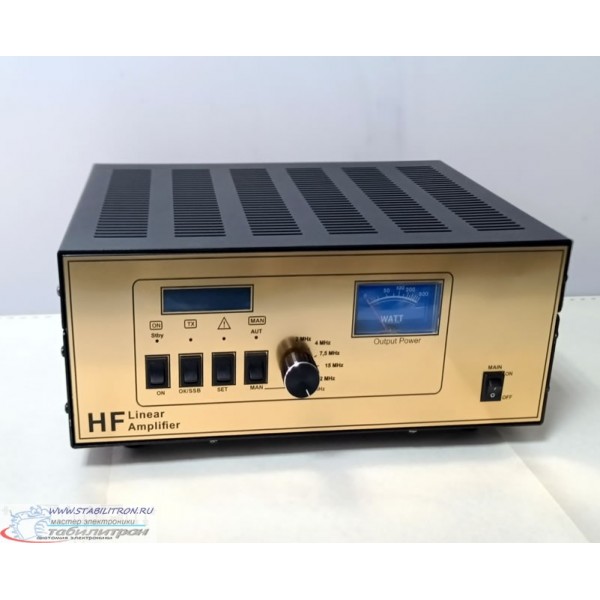

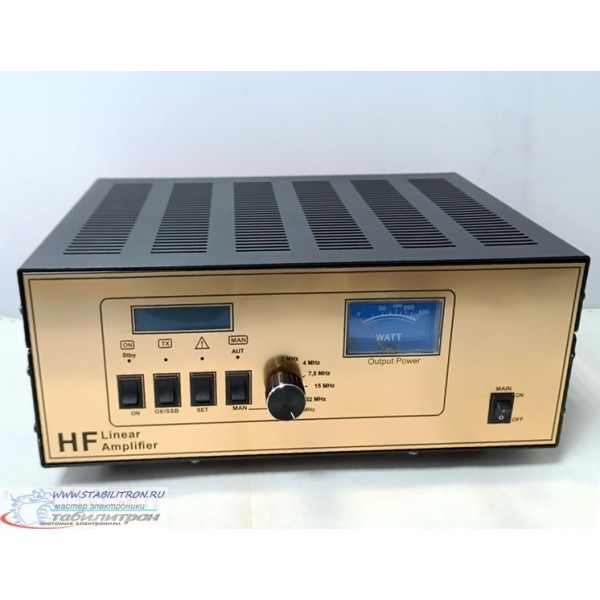

BLA 350 300Вт

Данный усилитель незначительно доработан,  все вентиляторы тихоходные. ФНЧ фильтра - автоматика проверенны. УМ полностью подготовлен к длительной работе

Транзисторы MRF150
Вход - 1 - 14 Вт.
Выход - 300W SSB CW
Выход - 300W ~ 200W RTTY 20min 44t
Питания - 220v трансформатор
Режим - AM, FM, SSB, CW, DIGI
Размер - 155x355x270 мм
Электронное переключение
Возможны переделки Вашего УМ!

Выходной каскад усилителя выполнен на двух мощных полевых (MOSFET) транзисторах MRF150. 2-х тактная мостовая схема усиления  (типа Push-Pull), работающая в режиме АВ2, обеспечивает высокое усиление и хороший КПД усилителя при сохранении высокой линейности. Дополнительную чистоту выходного сигнала обеспечивают  6 диапазонных фильтров низкой частоты 7-ого порядка, что является важным параметром для усилителей базового исполнения.

Благодаря микропроцессорному управлению осуществляется полная автоматизация управления режимами работы усилителя и реализован контроль температуры, КСВ и входной мощности. Возможна гибкая настройка параметров защиты и сигнализации при превышении пороговых значений.

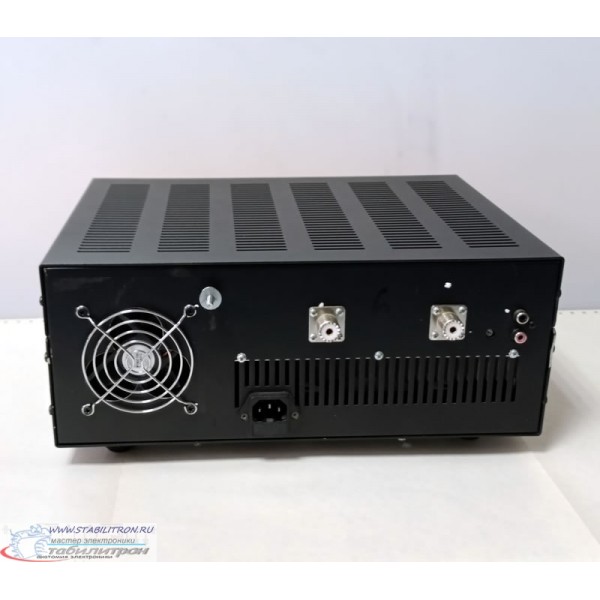

Для контроля линейности работы усилителя на задней панели присутствует вход ALC. Реализована возможность как автоматического управления уровнем ALC, так и от трансивера, это обеспечит качественную работу усилителя без искажений и помех. Если у трансивера нету выхода ALC, то параметры ALC усилителя можно настроить в вручную и из меню.

Для корректной работы усилителя совместно с трансивером на передачу можно дополнительно настроить время отпускания реле передачи (RX-delay). Время отпускания реле можно настроить на следующие пределы : 0-100-250-500-750-1000мс.

Управление переключением режима «ПриёмПередача» может осуществляться как от трансивера, так и автоматически (Int. VOX). Для этого на задней панели усилителя присутствует RC-разъём – «PTT».

Одной из интересных особенностей этого усилителя является его возможность работы в полностью автоматическом режиме. В этом режиме не нужно переключать не только режимом «ПриёмПередача», но и диапазон работы усилителя. Встроенный в микропроцессор частотомер сам определит частоту передачи и подберёт нужный фильтр низкой частоты. Особенно это функция будет полезна для применения усилителя в «не обслуживаемых зонах» или «закрытых помещениях» промышленных структур радиосвязи.
