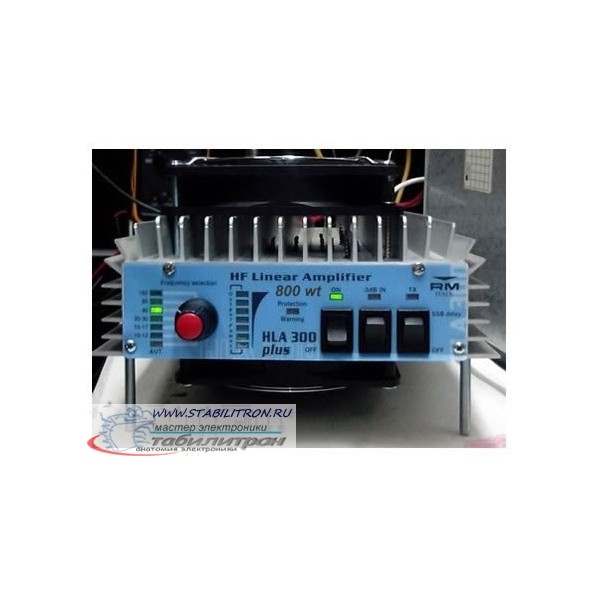

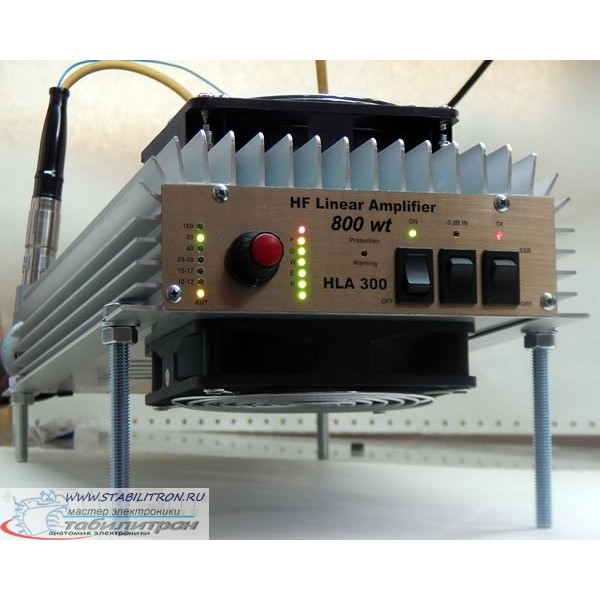

HLA-300 800 ВТ (MONSTER)

Переделаем Ваш - УМ

Вход - 1-15Вт (вариант SDR)
Выход - 800 CW SSB Pep-1000 Вт
Выход - 400 ~ 500 Вт RTTY 5min
Питание - 48v и 13,4v-автоматика
Режим - AM, FM, SSB, CW
Размер - 191x450x80 мм
Вес - 3.3 кг.
Электронное переключение.

Усилитель проверен (модернизирован)!
Выходная линейка EB104 на транзисторах SD2933 - четверка подобранна. ШПУ врезан не задев схемы управления и выходной ФНЧ.
Схема защиты и коммутации соответствуют стандартному HLA300 настроены (есть доработки) и проверены.
Добавлена температурная защита выходного каскада!

Реальные тесты и замеры:
Входная мощность - 5 - 25Вт (вариант для SDR) 1-12,5 Вт
Выходная мощность - 800Вт(CW), пиковая 1000 Вт(SSB)

Усилитель опробован в работе RN7F,   антенна GP – многодиапазонная
Возможно дополнительная комплектация прибором индикации мощности и КСВ с прошивкой на 1250w.
Индикатор, отключается от усилителя отсоединив разъем на задней панели.
Корпус индикатора использовался, что было подручное, в экранировки не нуждается.
Усилитель имеет микропроцессорное управление, диапазон частот 1,5-30 МГц, светодиодные индикаторы выходной мощности и рабочего диапазона,
автоматическое переключение TX/RX. Переключение диапазонов можно осуществлять автоматически или вручную.
В усилителе имеются диапазонные фильтра по выходу которые переключаются при смене диапазона.
Система защиты в случае неполадок усилителя или антенно-фидерной системы,
увеличения уровня побочных излучений автоматически отключит усилитель и/или подключит трансивер к антенне непосредственно
(режим «обход»). Для ручного включения режима «обход» достаточно выключить питание усилителя.
Усилитель имеет микропроцессорное управление, диапазон частот 1,5-30 МГц, светодиодные индикаторы выходной мощности и рабочего диапазона,
автоматическое переключение TX/RX. Переключение диапазонов можно осуществлять автоматически или вручную.
В усилителе имеются диапазонные фильтра по выходу которые переключаются при смене диапазона.
Система защиты в случае неполадок усилителя или антенно-фидерной системы,
увеличения уровня побочных излучений автоматически отключит усилитель и/или подключит трансивер к антенне непосредственно
(режим «обход»). Для ручного включения режима «обход» достаточно выключить питание усилителя.
